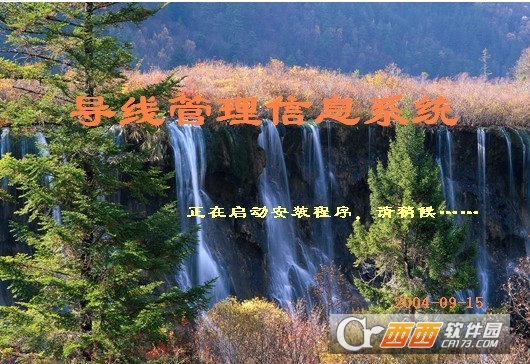

EasyTraverse矿井导线解算与管理

EasyTraverse矿井导线解算与管理是一款导线管理与解算信息管理软件，主如果用来解算及管理地面，井下各种形式单导线的观测资料、解算成就的信息管理软件，同时还附带一些测量上计算程序。

矿井测量管理技术指标

1.1 井下平面控制分为基本控制和采区控制两大类。这两类控制导线都应敷设成闭合导线或复测支导线。其中基本控制导线按测角精度分为±7″、±15″两级，采区控制导线按测角精度分为±15″、±30″两级。有条件话，要推广用全站仪导线测量办法。

1.2 基本控制导线应沿矿井主要巷道敷设,采区控制导线沿采区上、下山，中间巷或区段运输巷与其它次要巷道敷设。

1.3 井下经纬仪导线点分为永久点和临时点两种。永久点应设在矿井主要巷道的碹顶、底板上的稳定的岩层中。临时点可设在顶板岩石或结实的棚梁上。所有测点应分采区 、分巷道进行统一编号，并将编号明显地标记在点的附近。

1.4 测角时需要如下：

1.4.1 水平角、倾角均使用测回法，杜绝半测回测角，使用的仪器和作业需要与测角限差均按煤矿测量流程的规定进行；

1.4.2 每站观测始末，须同时量取觇标高、仪器高，且其互差应小于3mm,取其平均值作为最后测量结果；

1.4.3 主测人和记录人需要复诵以防出现差错；

1.4.4 在观测过程中，应该注意水准气泡偏离状况，若水准气泡偏差超越一格,应整平后重测；在斜井需要停钩作业；搬站时应将仪器装箱，以防意料之外。

1.5 量边时需要如下：

1.5.1 稳好垂球，尽可能降低摆动；

1.5.2 读尺要看清前后两个大数，由拉尺手校看读数时，用短而响亮的声音或用短促弹尺办法传送信号，所有职员都要专心听读；

1.5.3 边长丈量要按煤矿测量流程规定进行，采区控制导线边长也要坚持往返丈量或错动钢尺1m以上进行丈量。

1.6 后视时需要如下：

1.6.1 必须要认准测点，稳好垂球，尽可能降低摆动；

1.6.2 随时注意观测者动态，看清信号；

1.6.3 注意矿车运行，保证自己和测站职员安全；

1.6.4 帮助观测者搬运仪器，丈量仪器高，负责送拉钢尺。

1.7 前视时需要如下：

1.7.1 测点应选在顶板好、棚梁结实、通视好、无淋水，便于安设仪器的地方；

1.7.2 做好点号标记，步测选点距离，便于量距；

1.7.3 与迎头施工单位联系，确保员工安全。

1.8 记录时需要如下：

1.8.1 需要复诵；

1.8.2 字迹明确，记错不许涂改，应划去重记；

1.8.3 写明观测地址、日期、记录者、仪器号、参加者、钢尺编号等，必要时要绘制草图；

1.8.4 记录者应牢记各项限差需要，并应立即算出成就，决定是不是迁站；

1.8.5 原始记录需要复查,无误后方能进行计算 。

1.9 延长导线时需要如下：

1.9.1 基本控制导线一般应每隔300～500m延长一次。采区控制导线应随巷道掘进每30～100m延长一次。

1.9.2 在导线延长之前，需要对上次所测最后一个水平角及其边长进行检查，两次观测水平角的不符值不应超越下列规定：7″导线20″，15″导线40″，30″导线80″，超越规定，继续往后检查，直到达到需要；

1.9.3 每次检查测量的成就应记入记录手簿中。

1.10 中腰线延长时需要：

1.10.1 为了准时有效地配合生产，施工单位应按规定事先联系延设中腰线：

1.10.1.1 大型贯通及测量条件困难的贯通需提前五天联系；

1.10.1.2 小型贯通，需提前三天联系；

1.10.1.3 平时延设中腰线需提前二天联系 。

1.10.2 次要巷道开口初期，岩巷5m，煤巷8m内的中腰线由施工单位学会，将来由测量职员精准标定中腰线。

1.10.3 巷道每掘进100m左右，应至少对巷道中、腰线点进行一次检查测量，并依据检查测量的结果调整中、腰线。

1.10.4 巷道中心线往前延设时可使用仪器标定法和手工延线法。巷道腰线往前延设时可使用水准仪法、经纬仪法或半圆仪法。

1.10.5 巷道的中腰线点都要成组设置，每次所给中心线点数一般不少于3个，且近期两个中线点点间距不小于2m，组与组间距不能大于40米。腰线点数一般不少于2个，所给腰线点距轨道面或巷道底板应超越1m。

1.10.6 当用用激光指向仪指示巷道掘进方向时，应遵守下列规定：

1.10.6.1 激光指向仪的设置和光束方向，应依据经纬仪和水准标定的中、腰线点确定。所用的中、腰线点一般应不少于3个，点间距离以大于30m为宜；

1.10.6.2 仪器的设置需要安全牢靠、仪器至掘进工作面的距离应不小于70m（在用过程中要加大管理，每次用前应检查激光光束，使其正确指示巷道掘进方向）；

1.10.6.3 依据仪器的性能，在保证光斑明确、稳定的首要条件下，可自行确定仪器至掘进工作面的距离。

1.10.7 凡中途停工前并在短期内不再复工的巷道，施工单位应在通风设施拆除前一天公告地测科，实测后将迎头地方绘在图纸上。

1.11 贯通测量时需要：

1.11.1 进行大型贯通测量前，须编制贯通测量设计书，内容包含：

1.11.1.1 贯通导线设计图；

1.11.1.2 使用仪器，测量办法；

1.11.1.3 井巷贯通点的误差预计；

1.11.1.4 职员组织与分工；

1.11.1.5 安全需要注意的地方；

1.11.1.6 贯通后的技术总结。

1.11.2 施测工作应根据贯通测量设计中提出的需要和有关流程进行。在施测过程中，应评定实质测量精度，若低于设计中的需要，应第三测量

1.11.3 最后一次标定贯通方向时，两个相向工作面的距离不能小于50m。

1.11.4 贯通工程两工作面的距离在岩巷中剩余20-30米、煤巷中剩余30-40米、迅速掘进于贯通前三天，测量职员应以“贯通公告书”的形式公告有关单位和领导，并附草图。

1.11.5 井巷贯通后，应立即测量贯通实质偏差，并将两边导线和高程联测，计算各项闭合差，还要进行精度剖析，并作出技术总结。

1.11.6 巷道贯通偏差值应符合煤矿测量流程的有关需要。

1.12 内业计算时需要如下：

1.12.1 观测工作结束后，应准时整理和检查外业观测手簿，检查手簿中的所有记录和计算是不是正确，且观测成就是不是满足各项限差需要，确认观测成就全部正确且各项限差都附合煤矿安全流程需要后，方可进行计算 。

1.12.2 井下导线的坐标方位角闭合差不超限时可他们位角进行浅易平差。

1.12.3 井下导线的相对闭合差不超限时，坐标闭合差可按坐标增加量或边长成比率分配。

1.12.4 室内计算最少有两本台帐，且两本台帐上的水平角、倾角、边长等资料都须从原始记录查起，并由两人独立计算。

1.12.5 两本台帐计算成就中的方向角、点的坐标、点的高程均应逐点进行互相校核签字，不能只核对最后值。

1.12.6 两本台帐计算依据资料中方向角、点的坐标、点的高程等起始数据要统一且注明资料来源。
