Image2Lcd 是一款工具软件，它能使你把各种来源的图片转换成特定的数据格式以用来匹配单片机系统所需要的显示数据格式。Image2Lcd支持的输入图像格式包含： BMP, WBMP, JPG, GIF, WMF, EMF, ICO, 等等。Image2Lcd的输出数据种类包含定制的二进制种类、C语言数组种类和标准的BMP格式、WBMP格式。Image2Lcd能可视调节输入图象的数据扫描方法、灰度、图像数据排列方法、亮度、对比度、等等。对于包括了图像头数据保存的图像数据文件，Image2Lcd能重新打开作为输入图像。

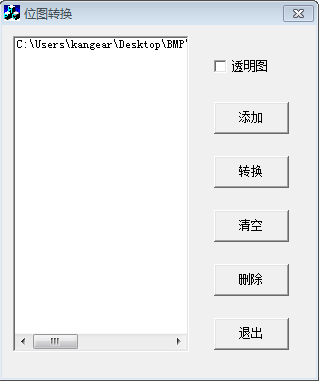

学习裸机，到LCD这了，由于LCD屏和其他人不同，参数解决后图片也要自己弄一个，最早想想来了mini2440光盘中的有一个bmp2h.exe，用它可以的。不过有一点不可以，就如下这图：

出现这样的情况我还反复试了其它图也都是这样的情况，最初我做了三个假设：
1屏有问题；2LCD参数有问题 3这个制作这个数组有问题

排除第一个就是烧上系统启动查询正常，第一种可能排除。

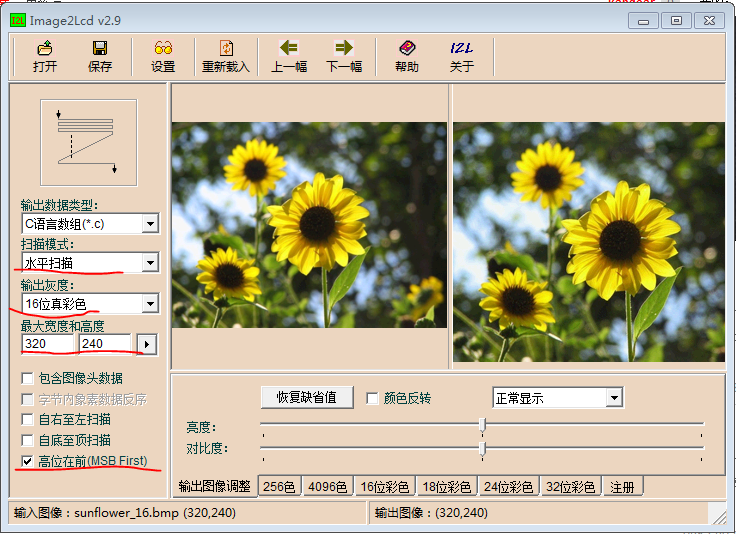

第二个和第三个不好区别，不过还是找最好排除的来弄。找一个其它的制作BMP TO C file 的软件，找了好些个，结果还引出了其它问题，它们还不如这个呢！这个image2lcd这个用过一次不可以，不过在找其它东西看到设置办法，就又用了一次，结果OK了,目前先把设置记下来，再去弄了解里边的原理。图如下：

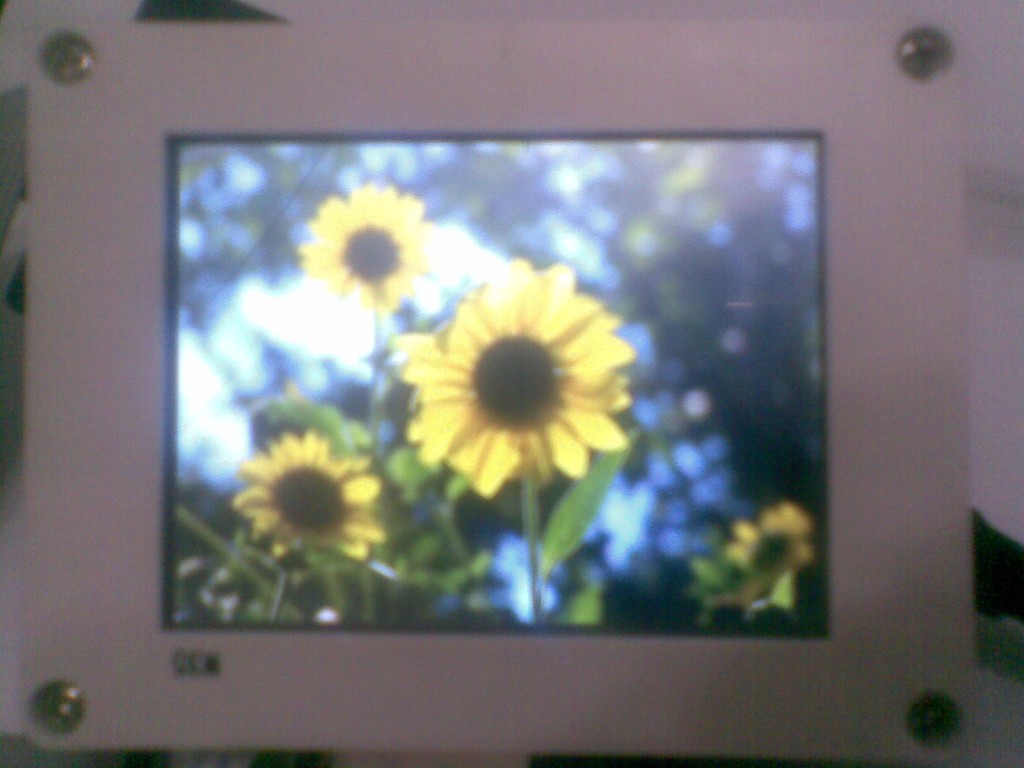

我出现的差错是没选上 高位在前（MSB Fist），结果显示的颜色不正常。是在这里的4楼看到了蛛丝马迹。结果一试还真就OK了截图如下：

image2lcd最新中文版下载：http://www.cr173.com/soft/43222.html

如此这个问题就解决了，看来这个软件涉及的面广，不是傻瓜式的。再给bmp2h.exe上个最后一张图：

image2lcd用总结

开始学STM32显示图片，刚接触image2lcd,不会用，搞了几天，终于弄了解了

image2lcd图片头文件信息：

图片头数据的第2~5个字节表示宽和高，假设图片数组BMP_BUF[],高位在前时

bmp_withd=|BMP_BUF[3]

bmp_lenth=|BMP_BUF[5]

第一个字节是扫描方法，低四位为0水平扫描，为1垂直扫描

第二字节输出灰度0x04--16灰0x18--24真彩色，0x10--16真彩色 0x20--32真彩色

实验数据：

1.输出灰度24位真彩色 输入180*240BMP图片 输出180*240限制320*240C语言数组水平扫描 RGB565

180*240 /* 0X00,0X18,0XB4,0X00,0XF0,0X00,0X00,0X39, */ 没勾选 高位在前，自右至左扫描，自底至顶扫描

180*240 /* 0X10,0X18,0X00,0XB4,0X00,0XF0,0X00,0X39, */高位在前

180*240 /* 0X90,0X18,0X00,0XB4,0X00,0XF0,0X00,0X39, */高位在前，自右至左扫描

180*240 /* 0XD0,0X18,0X00,0XB4,0X00,0XF0,0X00,0X39, */高位在前，自右至左扫描，自底至顶扫描

扫描方法180240

2.1.输出灰度24位真彩色 输入图片320*226BMP图片输出320*226 C语言数组水平扫描 RGB565限制320*240

320*226 /* 0X00,0X18,0X40,0X01,0XE2,0X00,0X00,0X39, */ 没勾选 高位在前，自右至左扫描，自底至顶扫描

320*226 /* 0X10,0X18,0X01,0X40,0X00,0XE2,0X00,0X39, */ 高位在前

320*226 /* 0X90,0X18,0X01,0X40,0X00,0XE2,0X00,0X39, */ 高位在前，自右至左扫描

320*226 /* 0XD0,0X18,0X01,0X40,0X00,0XE2,0X00,0X39, */ 高位在前，自右至左扫描，自底至顶扫描

扫描方法 320226

2.2. 输出灰度24位真彩色 输入图片320*226BMP图片输出320*226 C语言数组垂直扫描 RGB565限制320*240

320*226 /* 0X01,0X18,0X40,0X01,0XE2,0X00,0X00,0X39, */

320*226 /* 0X11,0X18,0X01,0X40,0X00,0XE2,0X00,0X39, */

320*226 /* 0X91,0X18,0X01,0X40,0X00,0XE2,0X00,0X39, */

320*226/* 0XD1,0X18,0X01,0X40,0X00,0XE2,0X00,0X39, */

2.3. 输出灰度24位真彩色 输入图片320*226BMP图片输出320*226 C语言数组水平扫描 RGB565限制240*320

320*226 /* 0X00,0X18,0X40,0X01,0XE2,0X00,0X00,0X39, */ 没勾选 高位在前，自右至左扫描，自底至顶扫描

320*226 /* 0X10,0X18,0X01,0X40,0X00,0XE2,0X00,0X39, */ 高位在前

320*226 /* 0X90,0X18,0X01,0X40,0X00,0XE2,0X00,0X39, */ 高位在前，自右至左扫描

320*226 /* 0XD0,0X18,0X01,0X40,0X00,0XE2,0X00,0X39, */ 高位在前，自右至左扫描，自底至顶扫描

2.4. 输出灰度16灰 输入图片320*226BMP图片输出320*226 C语言数组水平扫描 RGB565限制240*320

320*226 /* 0X01,0X04,0X40,0X01,0XE2,0X00, */

320*226 /* 0X11,0X04,0X01,0X40,0X00,0XE2, */

3.输入JPG 480*340 输出24位真彩色，240*170 限制240*320 RGB565 水平扫描

240*170 /* 0X00,0X18,0XF0,0X00,0XAA,0X00,0X00,0X39, */ 没勾选 高位在前，自右至左扫描，自底至顶扫描

240*170 /* 0X10,0X18,0X00,0XF0,0X00,0XAA,0X00,0X39, */ 高位在前

240*170 /* 0X90,0X18,0X00,0XF0,0X00,0XAA,0X00,0X39, */ 高位在前，自右至左扫描

240*170 /* 0XD0,0X18,0X00,0XF0,0X00,0XAA,0X00,0X39, */ 高位在前，自右至左扫描，自底至顶扫描
